剛玉莫來石制品

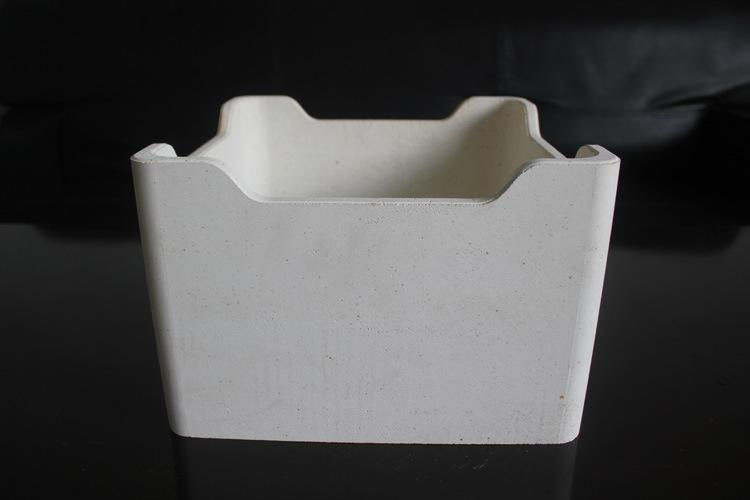

剛玉莫來石制品高強度抗剝落性高，zui大限度的延長使用周期。 此匣缽純度高，化學(xué)穩(wěn)定性好。
剛玉莫來石制品
|
項目
|
電熔98
高純剛玉磚
|
電熔95
白剛玉磚
|
電熔90
剛玉莫來石磚
|
電熔85
剛玉莫來石磚
|
燒結(jié)剛玉莫來石磚
|
|
Al2O3％
|
≥98
|
≥95
|
≥90
|
≥85
|
≥80
|
|
SiO2％
|
≤0.2
|
≤3
|
≤8
|
≤13
|
≤18
|
|
Fe2O3％
|
≤0.2
|
≤0.3
|
≤0.3
|
≤0.5
|
≤0.5
|
|
體積密度g/cm3
|
≥3.2
|
≥3.1
|
≥3
|
≥2.8
|
≥2.7
|
|
顯氣孔率％
|
≤19
|
≤18
|
≤18
|
≤18
|
≤18
|
|
常溫耐壓強度（mpa）
|
≥100
|
≥100
|
≥100
|
≥90
|
≥80
|
|
荷重軟化開始溫度℃（0.2mpa,0.6％）
|
≥1700
|
≥1700
|
≥1700
|
≥1650
|
≥1630
|
|
適用
|
主要用于鋼鐵、電子、石油化工、化肥、玻璃、有色金屬、耐火材料、新材料、特種陶瓷、合成氨氣化爐、廢液焚燒爐、Z烯裂解爐、硫磺回收等行業(yè)窯爐的關(guān)鍵部位
|
莫來石硅線石磚
|
項目
|
75莫來石磚
|
70莫來石磚
|
65硅線石磚
|
60硅線石磚
|
|
LSM-75
|
LSM-70
|
LS-65
|
LS-60
|
|
Al2O3％
|
≥75
|
≥70
|
≥65
|
≥60
|
|
SiO2％
|
≤23
|
≤25
|
≤32
|
≤37
|
|
Fe2O3％
|
≤0.4
|
≤0.4
|
≤0.5
|
≤1
|
|
體積密度g/cm3
|
≥2.7
|
≥2.6
|
≥2.5
|
≥2.3
|
|
顯氣孔率％
|
≤18
|
≤18
|
≤18
|
≤19
|
|
常溫耐壓強度（mpa）
|
≥100
|
≥100
|
≥80
|
≥80
|
|
荷重軟化開始溫度℃（0.2mpa,0.6％）
|
≥1680
|
≥1680
|
≥1650
|
≥1600
|
|
適用
|
主要用于玻璃窯爐、無堿纖維窯爐、高爐熱風(fēng)爐、耐火材料、隧道窯等窯爐的關(guān)鍵部位
|

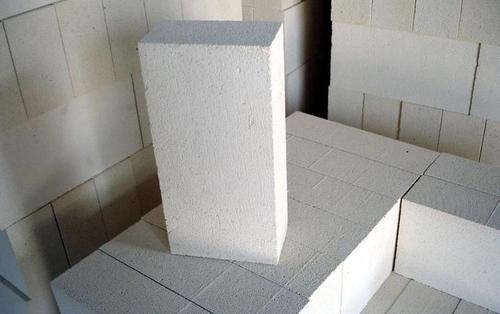

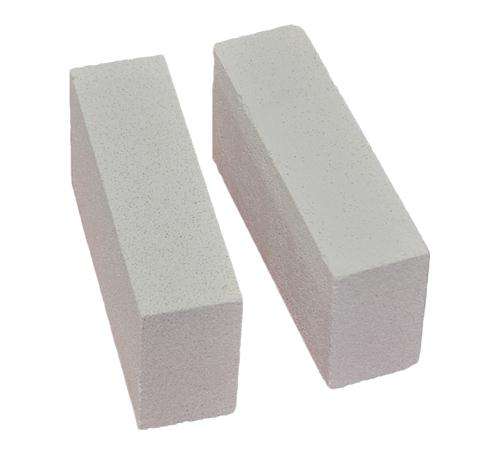

剛玉莫來石中輕質(zhì)磚
|
項目
|
70中輕鋼玉莫來石磚
|
75中輕鋼玉莫來石磚
|
80中輕鋼玉莫來石磚
|
聚輕剛玉磚
|
|
Al2O3％
|
≥70
|
≥75
|
≥80
|
≥85
|
|
SiO2％
|
≤28
|
≤23
|
≤18
|
≤13
|
|
Fe2O3％
|
≤0.5
|
≤0.5
|
≤0.5
|
≤0.3
|
|
體積密度g/cm3
|
1.3-1.5
|
1.4-1.7
|
1.4-1.7
|
1.6-1.8
|
|
常溫耐壓強度（mpa）
|
≥8
|
≥8
|
≥8
|
≥10
|
|
荷重軟化開始溫度℃（0.1mpa,0.6％）
|
≥1500
|
≥1530
|
≥1550
|
≥1600
|
|
重?zé)�變化率％（1600℃3h）
|
±0.5
|
±0.5
|
±0.5
|
±0.3
|
|
導(dǎo)熱系數(shù)w/(m.k)
(平均溫度Averaga800℃）
|
≤0.6
|
≤0.7
|
≤0.7
|
≤0.8
|
|
最高使用溫度℃
|
≥1500
|
≥1530
|
≥1550
|
≥1600
|
|
適用
|
主要用于焙燒耐火材料、工業(yè)陶瓷、日用陶瓷梭式窯的內(nèi)襯和隧道窯高溫帶用磚、高溫窯爐的隔熱磚
|
備注：長期適用溫度的標(biāo)準(zhǔn)為氧化氣氛和間歇性窯爐
當(dāng)前位置：
